產品摘要:

專業龍門式數控等離子切割機廠家,提供龍門式等離子數控切割機、數控龍門式等離子切割機、數控龍門等離子切割機價格、龍門式等離子火焰切割機、等離子龍門式數控切割機等設備、產品齊全、樣式眾多!


產品描述

   YCLM-4000系列數控火焰/等離子切割機(龍門式數控火焰切割機、龍門式等離子切割機、龍門式數控火焰等離子切割機)是一種氧 / 燃?xì)?、等離子切割或二者切割方式相結合的高效、可靠的多功能熱切割自動化設備。機身為龍門式結構,橫梁經整體人工時效消除應力,具有良好剛性、強度高、不變形的特點。橫向機構:直線導軌精密導軌板,精度高、運行平穩。減速機選用精密齒輪減速器,升降機構為伺服電機或直流電機驅動,由絲杠副傳動,直線導軌導向,保證切割精度。本設備采用線路板集成,具有自動定位、自動穿孔、自動點火及自動調高等功能,故障率大大降低。


產品參數:

型號YCLM-3000YCLM-4000YCLM-5000
整機占地范圍3200*8000mm4000*8000mm5000*12000mm
數控系統方菱F-2300方菱F-2500方菱F-2500
切割形式等離子切割等離子切割等離子切割
加工模式金屬板材;平面圖形切割金屬板材;平面圖形切割金屬板材;平面圖形切割
加工幅面2300*6000mm3000*6000mm4000*10000mm
割炬升降行程≤200 mm≤200 mm≤200 mm
驅動方式雙邊驅動雙邊驅動雙邊驅動
整機運行速度0-10000mm/min0-10000mm/min0-10000mm/min

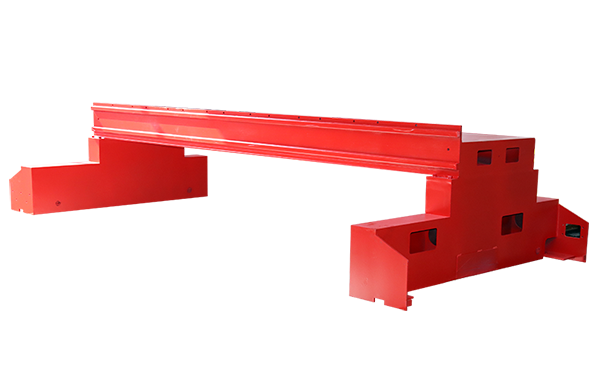

橫梁:采用鋼板拼焊結構,經熱處理消除應力,具有剛性好、不變形、精度高、自重輕、慣量小的特點。

縱向驅動架(端架):兩端裝有水平導向輪,可調整驅動架底部偏心輪對導軌的壓緊程度,是整機在運動中保持穩定的導向。

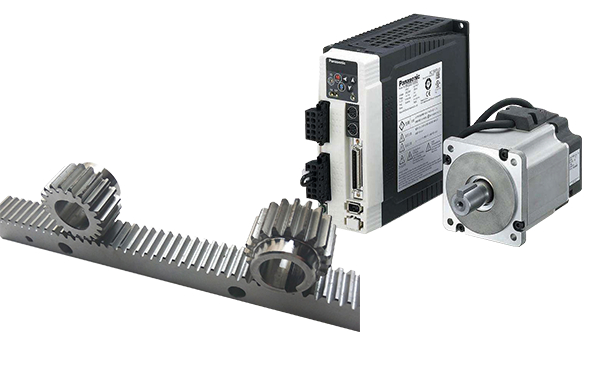

縱、橫向驅動:均采用精密齒輪(7級精度)傳動。橫向?qū)к壊捎眠M(jìn)口的直線導軌,縱向?qū)к壥蔷芗庸さ奶刂其撥墸辉O(shè)備采用雙邊驅動,驅動系統采用進口伺服電機和驅動技術,使整機運行更平穩,速度變速范圍寬,加速時間短;傳動部分采用精密行星齒輪減速器,保證了切割機的運行平穩,精度高,且經久耐用。

傳動鋼帶:高強度彈性扁鋼帶用于拖動從動割炬移動體,實現同向切割。
數控設備系統:簡單易用的自動編程系統,使數控編程不再?gòu)?fù)雜,輕而易舉。

設備整機定位精度、重復精度:符合并高于JB/T 5102-1999標準;

設備整機氣密性:符合并高JB/T 5101-1999標準;

切割質量及尺寸精度:火焰切割---符合JB/T 10045.3--1999標準;等離子切割---符合JB/T 10045.4--1999標準。


技術指標

有效切割寬度

軌距長度-800

有效切割長度

軌道-2000

火焰切割材料

碳鋼

火焰切割厚度

碳鋼:6≤邊緣切割≤150

火焰穿孔切割厚度(單割炬)

[數控]≤80mm

火焰切割速度

50-750mm/min

整機運行速度

50-3500mm/min

割炬升降距離

≤200mm

整機精度標準

符合JB/T5102-1999

整機劃線精度誤差

±0.5mm

速度誤差

±5%

切割粗糙度

目測:粗糙度12.5


工作條件

環境溫度

-10℃~+40℃

相對濕度

≤95%無冷凝

周邊環境

通風,無較大沖擊

電源電壓

220V/3×380V±10V

電源頻率

50Hz

輸入功率(本機部分)

3-5KW

火焰切割氣體(在提貨前需確定)

氧氣+乙炔或氧氣+丙烷

氧氣入口壓力

0.8-1.0MPa

燃?xì)馊肟趬毫?/span>

0.04~0.06MPa   0.08~0.1MPa

氧氣純度

99.6%以上

專業龍門式數控等離子切割機廠家,提供龍門式等離子數控切割機、數控龍門式等離子切割機、數控龍門等離子切割機價格、龍門式等離子火焰切割機、等離子龍門式數控切割機等設備、產品齊全、樣式眾多!
